產品概述：

        智能電能質量治理綜合控制儀(5寸觸摸屏款)是本公司在原先智能無功補償控制器基礎上研制的新一代產品，采用金屬外殼和可視化的用戶界面，確保了用戶安裝調試的簡捷方便，以及良好的互換性。

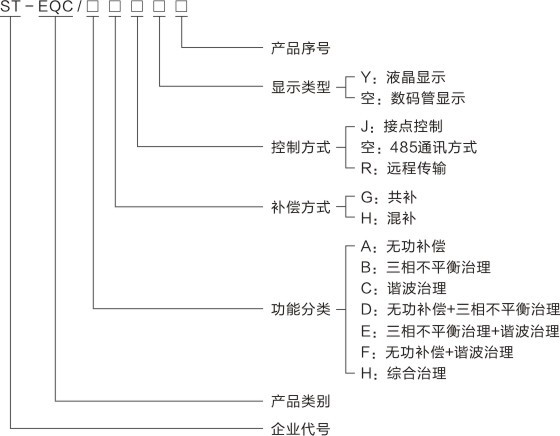

型號說明：

功能特點：

    參數設置功能：

        1）過壓值、欠壓值、欠流值、總諧波含量等保護定值的設置。
        2）延時時間、投入、切除門限等投切限值的設置。
        3）取樣電流互感器變比的設置；
        4）工作模式的設置。

    測量功能：

        1）取樣互感器極性自動判別，接入時無需考慮極性要求。
        2）配電三相電壓、電流、功率因數、有功功率、無功功率以及諧波總量的實時值。

    控制功能：

        1）自動、手動控制電容器的投切。自動控制時，根據受控物理量進行循環投切。
        2）采用RS485通信控制方式，最多可同時控制32臺共補電容器。
        3）另外可通過第二路485通訊控制SVG（APF），實現SVG+(APF+)智能電容的組合控制。

    保護功能：

        配電系統過電壓保護、過電壓閉鎖、欠電壓保護、欠流保護、缺相保護、電壓諧波保護。

    產品功能：

        1）電容器投運、退運狀態信號顯示，電容器類型信號顯示，電容器故障信號顯示。
        2）SVG（APF）運行狀態顯示，SVG（APF）通訊狀態顯示。
        3）配電參數越限信號（過壓、欠壓、欠流、諧波保護等）顯示。
        4）控制儀本身故障顯示。

使用環境：

●海拔高度：≤3000m
●濕度：≤90%（20℃）
●環境溫度：-20℃-60℃
●大氣壓力：79.5-106.5kpa
●無易燃易爆的介質存在，無導電塵埃及腐蝕性氣體存在。

技術參數：

●額定電壓：交流50Hz，380V±20%
●電流取樣：≤5A
●額定頻率：50Hz±5%
●工作方式：自動循環投切或手動運行
●連接智能電容器數量：分補≤10臺，共補≤20臺
●連接SVG裝置臺數：1臺
●顯示：分辨率800*480,TFT觸摸液晶屏顯示。
●凈重：約1.1Kg

安裝與接線：

    安裝：

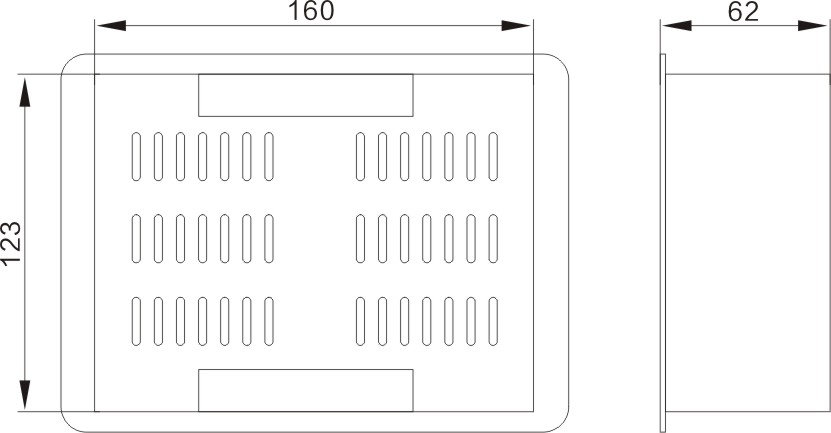

        在屏柜上開長164*高125mm的長方孔，將本產品從屏前推入長方孔內，把配給的緊固件插入安裝槽中，上緊插件即可固定在屏上?？刂苾x外形尺寸圖如下：

    電氣接線：

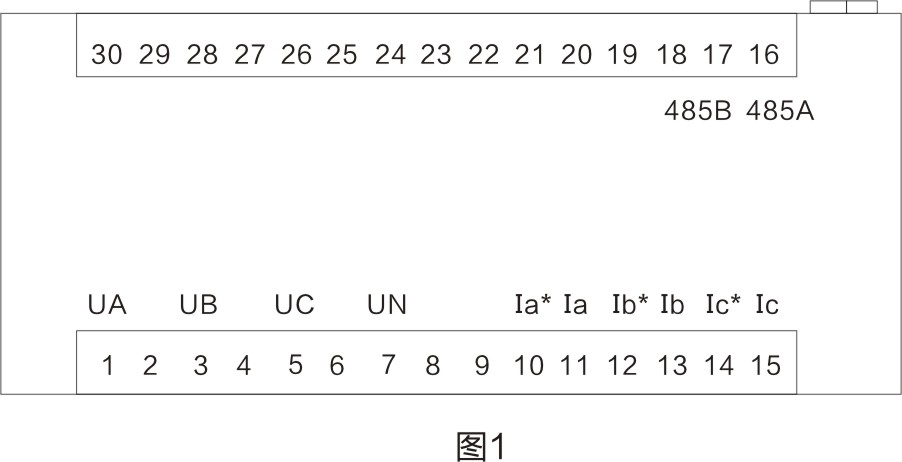

        控制儀接線端子排列如下圖1所示。圖中，UA、UB、UC、UN為A、B、C、N三相四線AC 380V電源接口；Ia*、Ia、Ib*、Ib、Ic*、Ic為網側一次CT取樣電流接口；485A、485B為SVG設備通訊聯機接口；數據線接口為網側二次CT取樣電流接口和智能電容器通訊聯機接口。
